详细参数
非标产品，其他参数需求请联系客服！
|

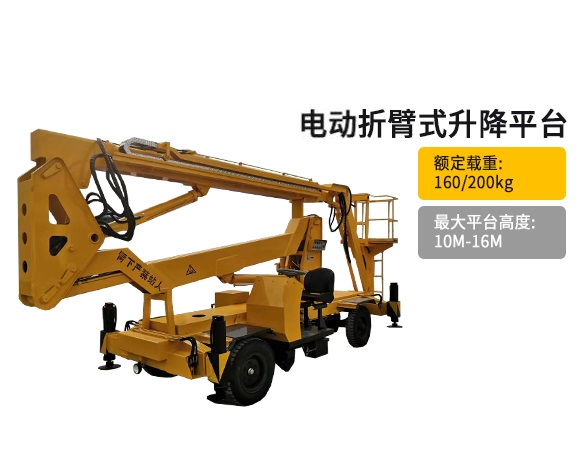

折臂式升降平台/型号 |
蛙式支腿 |
ARS0157 |
ARS0158 |
ARS0159 |
ARS0160 |
|
H型支腿 |
ARS0161 |
ARS0162 |
ARS0163 |
ARS0164 |
|
最大平台高度 |
10m |
12m |
14 m |
16m |
|
最大作业高度 |
12m |
14m |
16 m |
18m |
|
最大水平半径 |
6m |
7m |
8m |
9.5m |
|
最大跨越高度 |
6m |
8m |
9.5 m |
11m |
|
A长度 |
5600 |
6200 |
6500 |
7200 |
|
B宽度 |
1900 |
1900 |
1900 |
2000 |
|
C高度 |
2560 |
2560 |
2560 |
2950 |
|
D轴距 |
2600 |
2800 |
2500 |
3100 |
|
离地间隙 |
0.2m |
0.2m |
0.2m |
0.22m |
|
平台尺寸 |
1100*700*980 |
1100*700*980 |
1100*700*980 |
1100*700*980 |
|
平台最多容纳人数 |
2人 |
2人 |
2人 |
2人 |
|
平台承载能力 |
200kg |
200kg |
200kg |
160kg |
|
转台回转 |
360度 |
360度 |
360度 |
360度 |
|
行驶速度 |
0-30km/h |
0-30km/h |
0-30km/h |
15-30 km/h |
|
制动 |
机械 |
机械 |
机械 |
油刹 |
|
爬坡能力 |
30% |
30% |
30% |
35% |
|
轮胎规格/类型 |
真空胎SL-312 |
真空胎SL-312 |
真空胎SL-312 |
650-16充气 |
|
动力源 |
电瓶 |
电瓶 |
电瓶 |
电瓶 |
|
驱动形式 |
直流 |
直流 |
直流 |
直流 |
|
电瓶 |
6×12伏=72伏 |
6×12伏=72伏 |
6×12伏=72伏 |
6×12=72伏 |
|
动力规格 |
150安时 |
150安时 |
150安时 |
250安时 |
|
功率 |
2KW、3KW |
2KW、3KW |
2KW、3KW |
驱动）4KW（升降）3KW |
|
整机重量 |
2100kg |
2200kg |
2300kg |
4200kg |
|
（ARS0165电动曲臂18米平台高度） （ARS0166曲臂18米平台高度） |
产品描述
技术性能
1总体
l 能适应特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。
l 机器具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
2臂架
l 臂架头部、油缸活塞杆等处有防尘防沙装置。
l 拖链为耐海洋性气候的高强度工程塑料，适应恶劣的工作环境。
3转台
l 底架与转台上设有吊环位置，方便吊装。
l 工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。
4安全设定
l 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
l 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。
l 电动自行式曲臂高空作业平台采用反向电流制动和机械式驻车制动，操作简单，安全可靠，行车制动自动补偿，制动器为盘式制动。
l 平台上设有脚踏开关，只有踏下脚踏开关方能进行操作。
l 当机器停放在不平度超过3°的地面时，臂架动作将受到限制。
l 各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。
5电气系统
l 采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。
l 臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制，能实现无级调速。
l 设备行走及回转时，会发出声光报警。
l 上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭断电，避免平台继续运动。
l 下控制台带有计时器，上控制台带有电量表。
l 上下控制台均有防护罩保护。
l 所有的动作均在工作台上用操作手柄控制，电机为无级变速，有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。采用多电机结构，行走、举升分别由不同的电机完成。臂架处于任何位置，作业平台均可安全行走，行走速度随举升高度的升高而降低。
l 机器配置的是智能充电系统，采用全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。
6液压系统
l 主要液压元件与控制元件为进口品牌产品，可靠度高。
l 液压泵具有自动压力补偿和负荷感应功能，保证油泵和发动机不致因过载而受损。
l 设有手动应急下降装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。
l 臂架伸缩、变幅、回转和平台行走能多工作同时进行。
l 在液压回路上安装安全阀，防止液压部件中压力异常升高。
l 工作斗调平采用静压调平系统，相对与传统的电液调平，静压调平系统运行更平稳，可靠性更高，更重要的是能避免电气故障引起的误动作。
